Gira TKS-Tasterschnittstelle 2fach (121000)

[doc title="Gira 121000 Datenblatt" url="https://katalog.gira.de/de_DE/download.html?artikelnr=121000"]

Zusatzgerät für Türkommunikation. Über diese Tasterschnittstelle der TKS kann ein Signal an das Gira Türkommunikations-System gesendet werden, um z.B. eine Türklingel zu aktivieren oder eine Beleuchtung über den 2-Draht-Bus zu steuern.

Merkmale:

- Die TKS-Tasterschnittstelle 2fach dient zur Umsetzung eines potenzialfreien Tastersignals auf den Gira Türkommunikationsbus.
- Die TKS-Tasterschnittstelle verfügt über zwei voneinander unabhängige Eingänge zum Anschluss für potenzialfreie Taster.

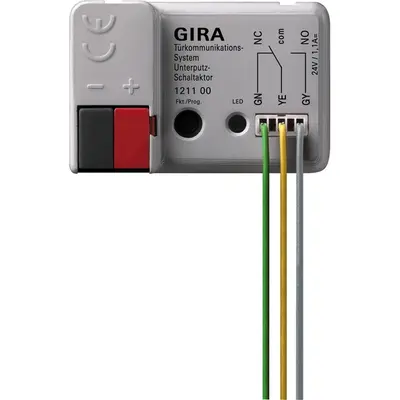

- Die Eingänge können entweder für die Auslösung einer Schalthandlung (z. B. Licht schalten) über Schaltaktor bzw. Unterputz-Schaltaktor genutzt oder einer Wohnungsstation zugeordnet werden.
- Die TKS-Tasterschnittstelle ist für den Einbau in eine Gerätedose hinter einem konventionellen Taster vorgesehen.

Technische Daten:

Spannungsversorgung:
DC 26 V ± 2 V (über 2-Draht-Bus)
Umgebungstemperatur: -5 °C bis +50 °C
Anschlüsse:
2-Draht-Bus: 2 x Steckklemme
Anzahl der Eingänge: 2

Hinweise:

- Der Tasteranschluss erfolgt über eine 3-adrige ca. 20 cm lange Anschlussleitung. Diese Anschlussleitung kann auf max. 5 m verlängert werden.

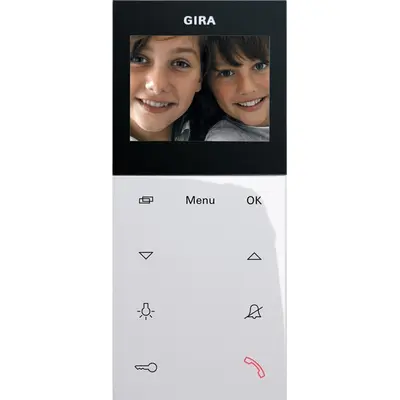

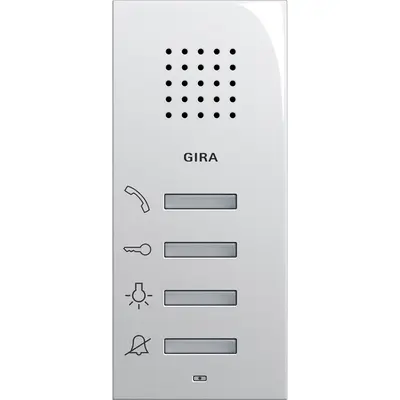

- Bei der Zuordnung der Tasterschnittstelle auf eine Wohnungsstation verhalten sich die beiden Eingänge unterschiedlich:
- Eingang 1 löst einen Etagenruf aus. Dieser Eingang wird benötigt, wenn zum Anschluss einer Wohnungsstation inkl. Etagenruftaster nur eine 2-adrige Leitung zur Verfügung steht (z. B. beim Nachrüsten einer bestehenden Türsprechanlage).
- Eingang 2 löst einen Türruf aus. Dieser Eingang wird benötigt, wenn die Türöffnerautomatik der Wohnungsstation über einen mechanischen Taster ausgelöst werden soll.

Abmessungen in mm: 43 x  28  x 15 (BxHxT)

Funktion: erweitern
Installationstechnik: Bus-System
